Полиуретановые втулки, кольца, манжеты и уплотнения: как правильно подобрать

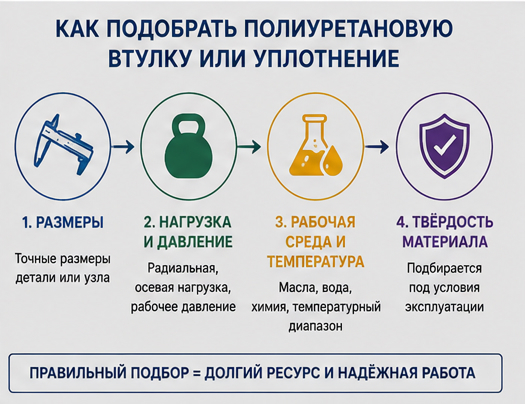

Как подобрать полиуретановые втулки, кольца, манжеты и уплотнения: размеры, твёрдость, давление, температура, рабочая среда и изготовление по образцу.
Полиуретановые втулки, кольца, манжеты и уплотнения подбирают не только по размерам. Для правильной работы детали необходимо учитывать её назначение, твёрдость полиуретана, давление, скорость движения, температуру, контакт с маслами и другими рабочими средами, характер нагрузки и состояние сопрягаемых поверхностей.
Полиуретан применяется в промышленной уплотнительной технике благодаря сочетанию высокой механической прочности, эластичности и стойкости к истиранию. Например, полиуретановые уплотнительные материалы используются в гидравлических цилиндрах, где важны сопротивление износу и выдавливанию материала в зазоры.
Однако универсального полиуретана для любых условий не существует. Разные марки отличаются по твёрдости, температурному диапазону, химической стойкости и поведению при длительной деформации.

Какие детали из полиуретана используют в промышленности

Из полиуретана изготавливают:
  • втулки;
  • кольца;
  • манжеты;
  • уплотнители;
  • грязесъёмники;
  • демпфирующие вставки;
  • направляющие элементы;
  • амортизаторы;
  • ролики и колёса;
  • нестандартные детали оборудования.
«ПолимерГрупп» указывает втулки, амортизаторы и уплотнения среди изделий для машиностроения, а для нефтегазовой отрасли — уплотнения, втулки и манжеты. Компания также работает по чертежам, эскизам и готовым образцам и подбирает полиуретан под условия эксплуатации.

Чем отличаются втулка, кольцо, манжета и уплотнение

Эти названия нередко смешивают, хотя функции деталей различаются.
Изделие
Основная задача
На что обратить внимание
Втулка
Направление, амортизация, разделение деталей
Диаметры, нагрузка, деформация
Кольцо
Уплотнение, амортизация или фиксация
Сечение, посадка, давление
Манжета
Герметизация подвижного соединения
Профиль, давление, направление движения
Уплотнение
Предотвращение утечки среды
Давление, температура, среда
Грязесъёмник
Удаление загрязнений со штока
Кромка, материал, состояние штока
Поэтому при заказе недостаточно написать: «нужно полиуретановое кольцо 80 мм». Важно понимать, какую функцию оно выполняет.

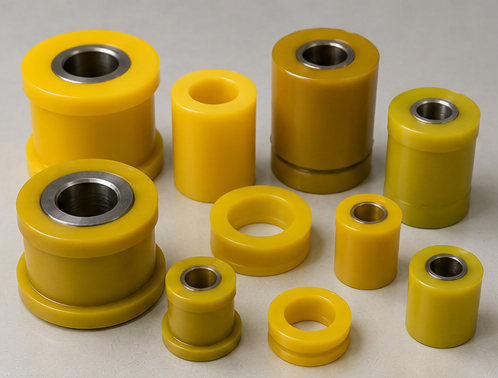

Полиуретановые втулки: как подобрать

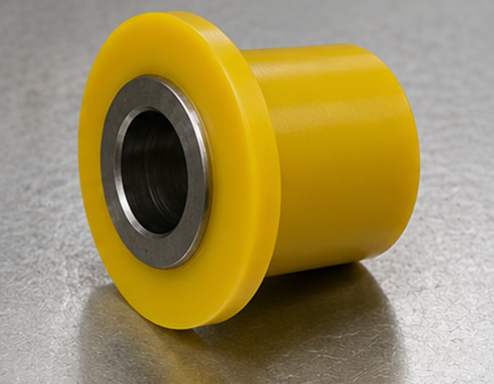

Втулка из полиуретана может работать как упругий промежуточный элемент между металлическими деталями.
Её применяют, когда необходимо:
  • снизить вибрацию;
  • смягчить ударные нагрузки;
  • исключить контакт металл–металл;
  • компенсировать небольшие перемещения;
  • получить износостойкую направляющую;
  • защитить сопрягаемые поверхности.

Какие размеры нужны для втулки

Минимально обычно указывают:
  1. наружный диаметр;
  2. внутренний диаметр;
  3. длину или высоту;
  4. количество.
Но для технического подбора также желательно сообщить:
  • какая деталь проходит внутри втулки;
  • есть ли вращение;
  • присутствует ли осевая или радиальная нагрузка;
  • температура работы;
  • величина деформации;
  • есть ли контакт с маслом, водой или химическими веществами.

Как выбрать твёрдость втулки

Чем мягче материал, тем сильнее втулка способна деформироваться и гасить вибрации.
Более твёрдый полиуретан:
  • меньше деформируется;
  • лучше сохраняет геометрию;
  • может выдерживать большую нагрузку;
  • но обычно хуже работает как мягкий демпфер.
Выбирать твёрдость только по принципу «чем твёрже, тем прочнее» неправильно.
Необходимо учитывать конструкцию узла.

Полиуретановые кольца

Кольца могут использоваться в статических и динамических соединениях.
Они выполняют разные функции:
  • уплотнение;
  • амортизация;
  • защита;
  • компенсация зазора;
  • направляющая функция.
Полиуретановые O-ring используются, в частности, при динамических нагрузках в гидравлических и пневматических системах благодаря высокой механической прочности материала.
Но сама форма кольца ещё не определяет область применения.
Необходимо учитывать:
  • наружный и внутренний диаметр;
  • толщину сечения;
  • степень обжатия;
  • давление;
  • характер движения;
  • температуру;
  • рабочую жидкость.

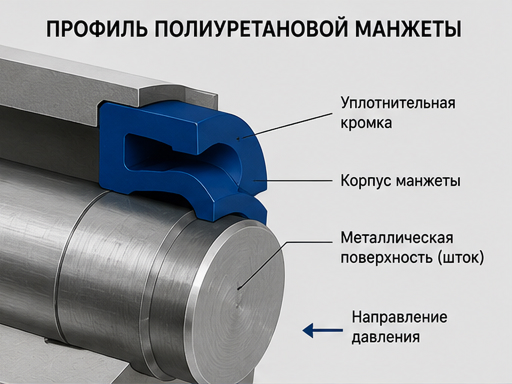

Что такое полиуретановая манжета

Манжета — профильное уплотнение, которое работает в контакте со штоком, поршнем или другой движущейся поверхностью.
В отличие от простого круглого кольца, манжета обычно имеет рабочую уплотнительную кромку специальной формы.
Полиуретановые U-образные манжеты применяются, например, в гидравлических системах. Trelleborg приводит для одной из стандартных полиуретановых манжет применение в гидравлических компонентах с минеральными маслами; конкретные допустимые давление, скорость и температура зависят от конструкции и марки полиуретана.

Где применяются манжеты

  • гидравлические цилиндры;
  • прессы;
  • подъёмное оборудование;
  • промышленная техника;
  • насосные и приводные системы;
  • специальные механизмы.

Как подобрать полиуретановое уплотнение

Для технического уплотнения нужно определить минимум семь параметров.

1. Размеры

Нужны размеры:
  • вала или штока;
  • посадочного отверстия;
  • канавки;
  • существующего уплотнения.
Если старое изделие сильно изношено, его фактические размеры могут отличаться от первоначальных.

2. Давление

Чем выше давление, тем выше риск экструзии — выдавливания уплотнительного материала в зазор между металлическими деталями.
Полиуретановые материалы широко применяются там, где требуется высокая стойкость к истиранию и выдавливанию в зазор.
Но допустимое давление определяется всей системой:
  • профилем уплотнения;
  • материалом;
  • размером зазора;
  • температурой;
  • скоростью движения.

3. Скорость

Движущаяся манжета испытывает трение.
При высокой скорости увеличивается нагрев рабочей поверхности, поэтому нельзя рассматривать скорость отдельно от давления и температуры.
Производители уплотнений специально отмечают, что максимальные значения давления и скорости не следует автоматически применять одновременно: их сочетание способно вызвать локальный перегрев.

4. Температура

Температурный диапазон зависит от конкретного полиуретанового состава.
Например, разные специализированные полиуретановые материалы Trelleborg для гидравлики имеют разные диапазоны эксплуатации — от низкотемпературных до высокотемпературных вариантов. Это хороший пример того, почему слово «полиуретан» само по себе не определяет допустимую температуру детали.

5. Рабочая среда

Необходимо сообщить производителю, контактирует ли деталь с:
  • гидравлическим маслом;
  • смазкой;
  • водой;
  • эмульсией;
  • топливом;
  • растворителями;
  • кислотами;
  • щелочами;
  • другой химической средой.
Формулировку «полиуретан устойчив к любой химии» использовать неправильно.
Химическую совместимость следует проверять для конкретного полиуретана, концентрации вещества и температуры.

6. Состояние поверхности

Даже хорошее уплотнение может быстро износиться из-за:
  • повреждённого штока;
  • высокой шероховатости;
  • заусенцев;
  • коррозии;
  • несоосности.
Поэтому при повторяющемся разрушении манжет необходимо проверить не только сам полиуретан.

7. Характер движения

Уплотнение может работать:
  • неподвижно;
  • возвратно-поступательно;
  • вращаться;
  • совершать колебательное движение.
Для каждого режима требования различаются.

Почему полиуретан хорошо работает на износ

Одно из ключевых свойств многих полиуретановых эластомеров — высокая стойкость к истиранию.
BASF отмечает очень низкие показатели абразивного износа для промышленных TPU и характеризует этот класс материалов как особенно стойкий к истиранию среди эластомерных материалов.
Это делает полиуретан востребованным для:
  • втулок;
  • роликов;
  • колёс;
  • скребков;
  • манжет;
  • уплотнений;
  • деталей, работающих в контакте с движущимися поверхностями.
Однако износостойкость не означает неограниченный ресурс.

Полиуретан или резина для уплотнений

Нельзя сказать, что один материал всегда лучше другого.

Полиуретан часто выбирают, когда важны:

  • износостойкость;
  • механическая прочность;
  • сопротивление выдавливанию;
  • работа при динамической нагрузке;
  • высокая несущая способность детали.

Резина может быть предпочтительнее:

  • при определённых температурных режимах;
  • для конкретных химических сред;
  • когда требуется большая эластичность;
  • в стандартных статических уплотнениях.
Например, в одном гидравлическом комплекте может одновременно использоваться полиуретановое рабочее уплотнение и NBR O-ring.
Это показывает, что материалы часто не конкурируют напрямую, а выполняют разные функции в одном узле.

Как подобрать твёрдость полиуретана

Для эластомерных деталей часто используется шкала Shore A.
Но одинаковое значение твёрдости не гарантирует одинаковое поведение двух полиуретанов.
Кроме Shore нужно учитывать:
  • стойкость к истиранию;
  • остаточную деформацию;
  • сопротивление разрыву;
  • эластичность;
  • температурную стойкость.
Особенно важна остаточная деформация при сжатии.
Если уплотнение долго находится в сжатом состоянии и материал не способен восстанавливать первоначальную форму, эффективность герметизации постепенно уменьшается.
BASF рассматривает compression set как один из основных механических параметров полиуретановых эластомеров.

Как подобрать деталь по старому образцу

Если чертежа нет, можно использовать существующее изделие.
Но нужно учитывать, что старые:
  • втулки;
  • кольца;
  • манжеты;
  • уплотнения
могут быть изношены или деформированы.
Поэтому производитель должен восстановить исходную, а не текущую геометрию.
Полезно предоставить:
  • старый образец;
  • фотографии;
  • размеры посадочного места;
  • информацию об оборудовании;
  • условия эксплуатации.
«ПолимерГрупп» заявляет подготовку чертежей, 3D-моделей и спецификаций по образцу или эскизу заказчика.

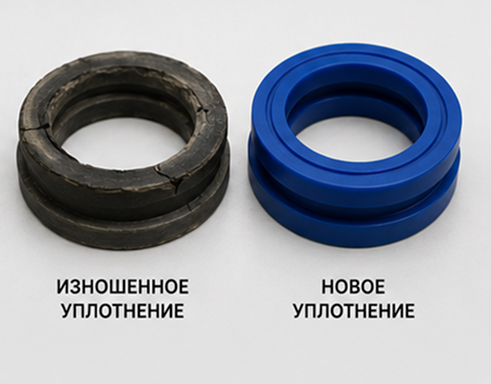

Что делать, если уплотнение постоянно выходит из строя

Простая замена на точно такую же деталь может не решить проблему.
Нужно определить характер разрушения.

Стерлась рабочая поверхность

Возможные причины:
  • абразив;
  • высокая шероховатость;
  • неправильный материал;
  • недостаточная смазка.

Манжету выдавливает в зазор

Проверяются:
  • давление;
  • размер зазора;
  • твёрдость материала;
  • профиль уплотнения.

Деталь трескается

Возможные причины:
  • неподходящая температура;
  • чрезмерная деформация;
  • химическая среда;
  • усталостная нагрузка.

Уплотнение потеряло форму

Следует проверить:
  • степень предварительного сжатия;
  • рабочую температуру;
  • остаточную деформацию материала.
Такой анализ особенно полезен при изготовлении аналога импортной детали.

Что отправить для расчёта

Для предварительного подбора желательно предоставить:
  1. Чертёж или фотографию.
  2. Размеры детали.
  3. Количество.
  4. Назначение изделия.
  5. Название оборудования.
  6. Температуру.
  7. Давление.
  8. Скорость движения.
  9. Рабочую среду.
  10. Информацию о том, почему старая деталь меняется.
Если имеется старый образец, его также желательно сохранить.

Какие детали можно изготовить на заказ

Помимо стандартной цилиндрической втулки или кольца, полиуретан позволяет производить детали сложной формы:
  • профильные манжеты;
  • ступенчатые втулки;
  • кольца нестандартного сечения;
  • комбинированные изделия;
  • детали с металлической втулкой;
  • уплотнители по размерам оборудования.
Это особенно актуально для оборудования, где стандартные уплотнения не подходят или оригинальная запчасть больше не поставляется.
«ПолимерГрупп» производит типовые и нестандартные полиуретановые изделия и предлагает технический аудит, разработку чертежей и подбор марки материала под условия эксплуатации.

FAQ: полиуретановые втулки, кольца и уплотнения

Для чего используют полиуретановые втулки?

Для амортизации, разделения металлических деталей, снижения вибраций, направления движения и работы в узлах с механическим износом.

Какую твёрдость полиуретана выбрать для втулки?

Она зависит от нагрузки и требуемой деформации. Универсального значения нет: мягкий полиуретан лучше деформируется, более твёрдый лучше сохраняет форму.

Можно ли изготовить кольцо из полиуретана по размерам?

Да. Необходимо указать внутренний и наружный диаметр, толщину, назначение детали и условия эксплуатации.

Подходит ли полиуретан для гидравлических манжет?

Да, специализированные полиуретановые материалы широко используются для гидравлических уплотнений и манжет благодаря износостойкости и сопротивлению экструзии.

Можно ли использовать полиуретановое кольцо вместо резинового?

Иногда да, но это не универсальная замена. Нужно учитывать давление, движение, температуру, среду и конструкцию посадочного места.

Устойчив ли полиуретан к маслу?

Некоторые полиуретановые составы хорошо работают с минеральными маслами, но совместимость необходимо проверять для конкретного материала и среды.

Почему полиуретановую манжету выдавливает?

Одна из возможных причин — слишком большой зазор при высоком давлении. Также влияют профиль уплотнения, твёрдость и температура.

Можно ли сделать манжету по старому образцу?

Да. При этом необходимо учитывать износ и остаточную деформацию старой детали и восстановить её первоначальную геометрию.

Что лучше для износостойкости — полиуретан или резина?

Многие полиуретановые материалы отличаются очень высокой стойкостью к истиранию, но окончательный выбор зависит от совокупности условий эксплуатации.

Можно ли заказать нестандартное полиуретановое уплотнение?

Да. Изделие можно изготовить по чертежу, эскизу, размерам или готовому образцу.

Какие размеры нужны для заказа втулки?

Как минимум внутренний диаметр, наружный диаметр и длина. Для правильного подбора материала также желательно сообщить условия работы.

Где заказать полиуретановые втулки и уплотнения?

«ПолимерГрупп» производит полиуретановые изделия по документации, эскизам и готовым деталям и выполняет подбор материала под условия эксплуатации.

Заключение

Правильный выбор полиуретановой втулки, кольца, манжеты или уплотнения начинается не с формы и даже не с твёрдости, а с анализа работы узла.
Необходимо учитывать:
  • размеры;
  • давление;
  • нагрузку;
  • скорость;
  • температуру;
  • рабочую среду;
  • износ;
  • состояние сопрягаемых поверхностей.
Только после этого подбирается полиуретан и геометрия изделия.
Для нестандартного оборудования деталь можно изготовить по чертежу, размерам или старому образцу, восстановив исходную геометрию и при необходимости подготовив новую конструкторскую документацию.
«ПолимерГрупп» производит втулки, уплотнения, манжеты и другие изделия из полиуретана под задачи промышленных предприятий, выполняет инженерную проработку и подбор материала под условия эксплуатации.
