Как изготовить деталь из полиуретана по образцу без чертежа

25.08.2026

Как изготовить деталь из полиуретана по образцу, если нет чертежа

Как изготовить полиуретановую деталь по образцу, если нет чертежа. Снятие размеров, восстановление геометрии, подбор полиуретана и производство аналога.

Изготовить деталь из полиуретана можно даже без готового чертежа. В качестве исходных данных используют существующую деталь, изношенный образец, фотографии, размеры посадочных мест и информацию о том, как работает узел. После этого восстанавливают геометрию, подбирают характеристики полиуретана, готовят рабочую документацию и только затем запускают производство.

Такой подход особенно актуален, когда оригинальная деталь:

снята с производства;
поставляется слишком долго;
недоступна в России;
не имеет сохранившейся документации;
сильно изношена;
входила в состав старого оборудования;
требуется как аналог импортной комплектующей.

«ПолимерГрупп» работает с изделиями по документации, эскизам и готовым деталям, а материал подбирается с учётом нагрузки, рабочей среды и требований к ресурсу изделия.

Можно ли сделать полиуретановую деталь без чертежа

Да. Чертёж значительно упрощает производство, но не является единственным возможным источником информации о детали.

Для начала работы могут использоваться:

физический образец;
изношенная деталь;
эскиз от руки;
фотографии;
основные размеры;
размеры посадочного места;
модель оборудования;
описание назначения детали.

Главное — получить достаточно информации, чтобы понять не только форму изделия, но и как оно работает внутри механизма.

Например, для полиуретанового ролика важно знать не только его наружный диаметр, но и:

нагрузку;
ширину рабочей поверхности;
скорость вращения;
диаметр металлической ступицы;
температуру;
среду эксплуатации;
характер износа старой детали.

Именно эксплуатационные условия позволяют подобрать полиуретан, а не просто скопировать внешнюю форму.

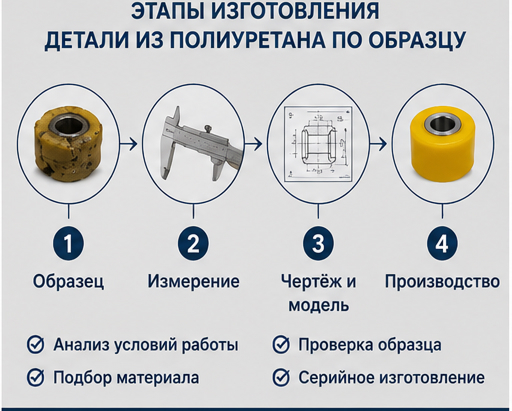

Как проходит изготовление детали по образцу

Процесс обычно состоит из нескольких этапов.

1. Осмотр исходной детали

Сначала необходимо определить состояние образца.

Инженер оценивает:

геометрию;
степень износа;
повреждения;
деформацию;
трещины;
следы истирания;
контактные поверхности;
металлические вставки;
отверстия и посадочные места.

Если деталь сохранила исходную форму, снять размеры сравнительно просто.

Сложнее, когда полиуретан:

стёрт с одной стороны;
растянут;
продавлен;
разрушен;
отслоился от металлической основы.

В таком случае нельзя просто измерить изношенный образец и повторить его размеры.

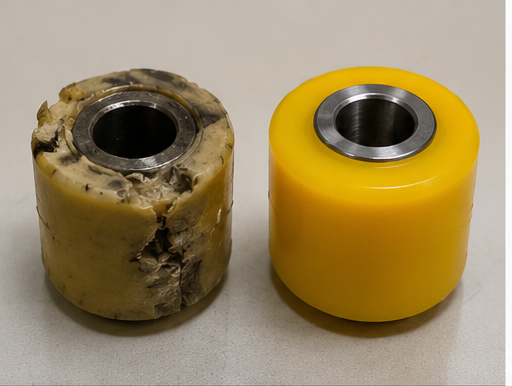

Почему нельзя копировать изношенную деталь один в один

Это одна из главных ошибок при изготовлении по образцу.

Допустим, исходная втулка имела наружный диаметр 80 мм, но за годы эксплуатации износилась до 77 мм.

Если новая деталь будет изготовлена по текущему размеру, она сразу получится неправильной.

Поэтому необходимо определить номинальную геометрию до износа.

Для этого анализируют:

симметричные участки детали;
сохранившиеся поверхности;
ответную часть механизма;
посадочные размеры;
следы контакта;
техническую документацию оборудования;
аналогичные узлы.

Иногда полезнее измерить не старую деталь, а место, в которое она устанавливается.

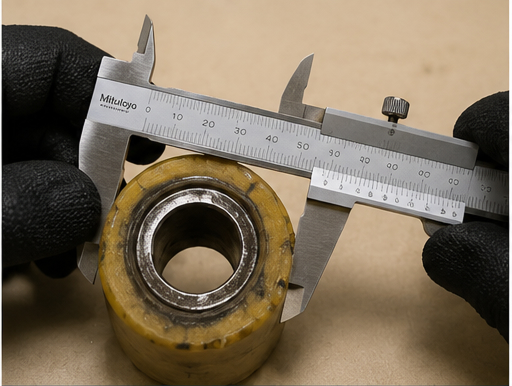

2. Снятие размеров

После первичного осмотра выполняются измерения.

В зависимости от конструкции могут понадобиться:

наружный диаметр;
внутренний диаметр;
ширина;
высота;
длина;
расстояние между отверстиями;
диаметры отверстий;
глубина пазов;
радиусы;
размеры металлических вставок;
посадочные допуски.

Простые детали можно измерить обычным измерительным инструментом.

Для сложной геометрии могут потребоваться более точные методы измерения и последующая разработка 3D-модели.

Какие размеры особенно важны

Не все размеры имеют одинаковое значение.

Например, для втулки наиболее критичными могут быть:

внутренний диаметр;
наружный диаметр;
длина.

А декоративные фаски могут практически не влиять на работу.

У ролика критичными могут быть:

диаметр рабочей поверхности;
биение;
положение металлической втулки.

Поэтому на этапе измерений важно разделить размеры на функциональные и второстепенные.

3. Анализ условий эксплуатации

Даже идеальная копия геометрии может быстро выйти из строя, если неправильно подобрать материал.

Полиуретаны могут существенно различаться по:

твёрдости;
эластичности;
стойкости к истиранию;
сопротивлению разрыву;
способности переносить динамические нагрузки;
устойчивости к маслам и химическим веществам.

Промышленные полиуретановые материалы применяются для деталей, работающих при значительных нагрузках, абразивном износе и динамическом воздействии. Covestro отдельно отмечает широкий диапазон твёрдости, высокую износостойкость и способность литых полиуретановых эластомеров воспринимать нагрузку.

Поэтому производителю необходимо сообщить:

где установлена деталь;
что с ней контактирует;
есть ли вращение;
есть ли ударные нагрузки;
температура;
влажность;
контакт с маслами;
контакт с абразивом;
примерный ресурс старой детали.

4. Определение причины износа старого образца

Изношенная деталь — это не только образец для копирования, но и источник информации.

Характер повреждения может подсказать, что происходило в узле.

Равномерный износ

Часто означает обычное постепенное истирание рабочей поверхности.

Износ только с одной стороны

Может указывать на:

перекос;
несоосность;
неправильную установку;
неравномерную нагрузку.

Трещины

Причиной могут быть:

чрезмерная деформация;
неподходящая твёрдость;
температурное воздействие;
агрессивная среда.

Отслоение от металла

Нужно отдельно анализировать:

конструкцию основы;
подготовку поверхности;
способ соединения;
характер нагрузки.

Сильная остаточная деформация

Возможна ситуация, когда материал недостаточно устойчив к постоянному сжатию для конкретного режима работы.

То есть задача производителя — не всегда просто «сделать такую же деталь». Иногда правильнее скорректировать материал или конструкцию.

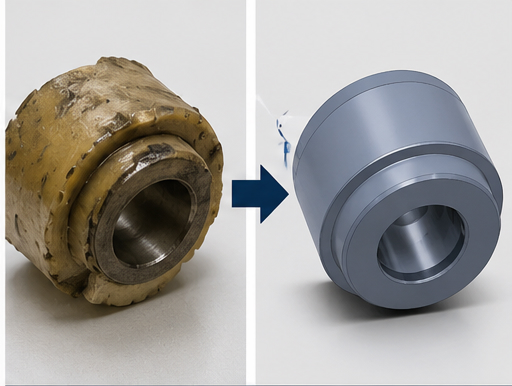

5. Восстановление геометрии

После измерений создаётся модель будущего изделия.

Для простой детали достаточно рабочего чертежа.

Для сложной геометрии удобнее сначала построить 3D-модель, а затем получить из неё производственную документацию.

На этом этапе определяют:

номинальные размеры;
допуски;
радиусы;
форму рабочих поверхностей;
конструкцию металлической вставки;
зоны контакта;
особенности посадки.

Если часть исходной детали разрушена, геометрия восстанавливается по оставшимся элементам и ответным поверхностям узла.

6. Подбор полиуретана

После определения конструкции выбирают материал.

Твёрдость

Одна из наиболее известных характеристик полиуретана — твёрдость по Шору.

Но принцип:

«старая деталь твёрдая — значит нужен самый твёрдый полиуретан»

неправильный.

Излишне жёсткий материал может:

хуже амортизировать;
передавать больше ударов на оборудование;
ухудшить сцепление;
повысить нагрузку на сопряжённые детали.

Слишком мягкий может:

сильнее деформироваться;
быстрее терять форму;
не выдерживать нагрузку.

Полиуретановые эластомеры выпускаются в очень широком диапазоне твёрдости, поэтому материал подбирается именно под функцию детали.

Стойкость к истиранию

Особенно важна для:

роликов;
колёс;
скребков;
футеровки;
направляющих;
сит.

BASF использует полиуретановые решения в роликах, колёсах и других промышленно нагруженных компонентах именно благодаря износостойкости и способности работать при динамических нагрузках.

Рабочая среда

Нужно сообщить о контакте с:

водой;
маслами;
топливом;
смазками;
химическими реагентами;
абразивными материалами.

Нельзя считать любой полиуретан одинаково стойким ко всем средам.

Какие детали можно изготовить по образцу

Практически этот подход особенно удобен для относительно компактных промышленных изделий.

Например:

Втулки

Изношенную втулку можно использовать для восстановления:

наружного диаметра;
внутреннего диаметра;
длины;
формы торцов.

Ролики

Можно изготовить новый ролик по старому образцу или восстановить полиуретановый рабочий слой на металлической основе.

Колёса

Измеряются:

наружный диаметр;
ширина;
посадочный узел;
металлическая ступица.

Уплотнения и манжеты

Здесь особенно важно правильно восстановить первоначальный профиль, поскольку старое уплотнение могло сильно деформироваться.

Амортизаторы и буферы

Нужно учитывать не только размеры, но и требуемую деформацию при нагрузке.

Скребки

Для них важны:

рабочая кромка;
ширина;
угол установки;
крепёжные отверстия.

Полиуретановые скребки, сита и другие износостойкие изделия широко применяются в абразивных промышленных средах.

Можно ли изготовить деталь только по фотографии

Иногда фотография позволяет предварительно понять задачу, но для точного изготовления её обычно недостаточно.

Фото полезно для первичной оценки:

формы;
сложности;
наличия металлических элементов;
характера повреждений.

Но масштаб на фотографии неизвестен, а перспективные искажения не позволяют получить точные размеры.

Для производства дополнительно нужны:

размеры;
физический образец;
посадочное место;
чертёж узла.

Можно ли изготовить деталь по нескольким размерам

Для простой геометрии — часто да.

Например, для обычной цилиндрической втулки могут быть достаточны:

внутренний диаметр;
наружный диаметр;
высота.

Но если деталь является частью сложного механизма, желательно передать больше информации.

Даже небольшая ошибка в размере может привести к:

неправильной посадке;
повышенному износу;
заклиниванию;
люфту;
разрушению изделия.

Что делать, если старой детали вообще нет

Производство возможно и в такой ситуации, но задача становится уже не копированием, а проектированием нового изделия.

Исходными данными становятся:

размеры узла;
посадочные места;
назначение детали;
условия работы;
фотографии оборудования;
остатки старой документации;
данные аналогичного оборудования.

В таком случае инженер сначала проектирует деталь, а затем производит её.

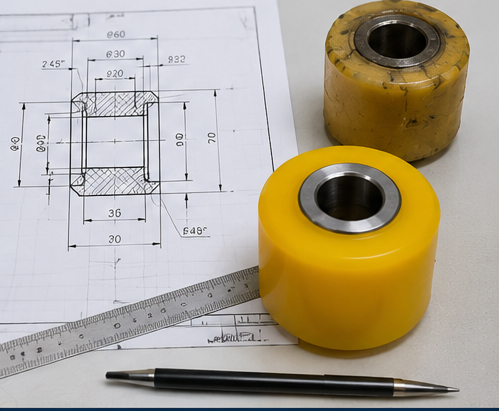

Нужно ли делать чертёж перед изготовлением

Для повторяемого производства — желательно.

Даже если первая деталь создаётся по образцу, после восстановления геометрии полезно зафиксировать параметры в документации.

Это даёт несколько преимуществ:

следующий заказ не требует повторных измерений;
уменьшается риск ошибки;
проще согласовать размеры;
можно выпускать серийные партии;
появляется контрольная версия изделия.

Особенно важно хранить чертёж для оборудования, где оригинальные запчасти больше не доступны.

Первая деталь или сразу партия

Если изделие новое и раньше по восстановленной документации не производилось, рационально сначала проверить одну или небольшую пробную партию.

Это особенно важно, если:

образец сильно изношен;
точные первоначальные размеры неизвестны;
меняется материал;
изменяется конструкция;
деталь работает в критическом узле.

После испытания можно скорректировать:

размер;
твёрдость;
форму;
посадку.

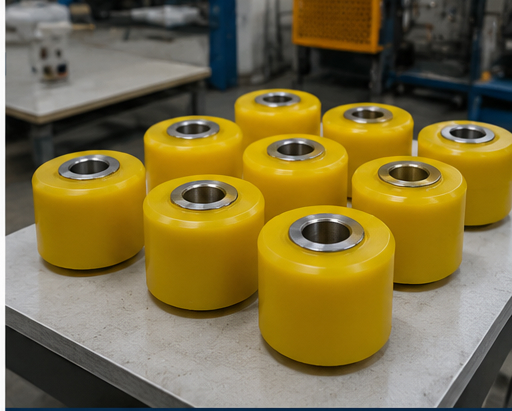

И уже после этого запускать серийную партию.

Как проверить новую деталь

До установки проверяют:

основные размеры;
диаметры;
посадки;
положение отверстий;
геометрию;
соответствие металлической основы;
внешний вид.

После монтажа следует обратить внимание на:

правильность посадки;
наличие перекоса;
шум;
вибрацию;
нагрев;
характер деформации.

Если деталь заменяет старую импортную комплектующую, первый период эксплуатации особенно важен для подтверждения выбранного решения.

Какие данные нужны для расчёта

Чтобы получить предварительный расчёт, желательно передать:

Фото детали.
Общий размер.
Количество изделий.
Назначение детали.
Описание оборудования.
Информацию об условиях работы.
Наличие металлических элементов.
Желаемый срок изготовления.
Физический образец, если он сохранился.

Если известны, также стоит указать:

твёрдость старой детали;
марку материала;
температуру;
нагрузку;
скорость;
рабочую среду.

Как подготовить старую деталь к передаче производителю

Не нужно специально восстанавливать или обрабатывать изношенную деталь.

Лучше сохранить:

налёт;
следы износа;
остатки материала;
металлическую основу.

По этим признакам специалист может лучше понять причины разрушения.

Если сохранилось несколько одинаковых старых деталей, полезно передать несколько экземпляров: степень их износа может отличаться, что помогает точнее восстановить исходную форму.

Когда изготовление по образцу особенно выгодно

Такой подход особенно полезен при обслуживании старого и импортного оборудования.

Например, когда:

поставщик ушёл с рынка;
доставка занимает несколько месяцев;
минимальная партия оригинальных деталей слишком большая;
оригинальная комплектующая продаётся только в составе узла;
производитель оборудования больше не существует;
документация потеряна.

В этих ситуациях восстановление детали по образцу позволяет создать собственную документацию и в дальнейшем заказывать изделия уже без привязки к исходной запчасти.

Изготовление по образцу и импортозамещение

При импортозамещении лучше не ограничиваться буквальным копированием детали.

Нужно проверить:

соответствует ли старый материал реальной нагрузке;
почему оригинальная деталь вышла из строя;
можно ли увеличить ресурс;
возможно ли изменить конструкцию;
доступен ли более подходящий полиуретан.

Именно поэтому производство аналога — это сочетание обратного проектирования, подбора материала и производственной технологии.

Частые ошибки заказчиков

Ошибка 1. Измерять только изношенную поверхность

Размер уже мог уменьшиться на несколько миллиметров.

Ошибка 2. Не говорить, где работает деталь

Без понимания нагрузки невозможно корректно подобрать полиуретан.

Ошибка 3. Просить «такой же материал на ощупь»

Тактильная оценка не заменяет подбор технических характеристик.

Ошибка 4. Не показывать ответную часть оборудования

Иногда именно размеры узла позволяют восстановить правильную геометрию.

Ошибка 5. Сразу заказывать большую серию

При сильно изношенном образце разумнее сначала проверить пробное изделие.

FAQ: изготовление полиуретановых деталей по образцу

Можно ли изготовить полиуретановую деталь без чертежа?

Да. В качестве основы можно использовать физический образец, размеры, эскиз и информацию об условиях эксплуатации.

Можно ли сделать новую деталь по изношенной?

Да, но нельзя просто повторить фактические изношенные размеры. Необходимо восстановить первоначальную геометрию.

Что делать, если деталь сломана на несколько частей?

Осколки всё равно полезно сохранить. По ним можно определить часть геометрии и особенности конструкции.

Можно ли изготовить деталь по фотографии?

Фото подходит для предварительной оценки, но для точного изготовления обычно нужны размеры или физический образец.

Нужен ли оригинальный материал детали?

Не обязательно. Полиуретан подбирается по условиям эксплуатации и требуемым характеристикам.

Как определить твёрдость полиуретана?

Если образец сохранился, его можно использовать как ориентир, но окончательно материал следует выбирать с учётом нагрузки и рабочей среды.

Можно ли изготовить одну деталь?

Это зависит от конструкции и технологии. Для новых нестандартных изделий единичный образец часто используется для проверки решения перед серийным производством.

Можно ли сделать деталь с металлической вставкой?

Да, многие полиуретановые изделия имеют металлические втулки, ступицы или другие закладные элементы.

Можно ли сделать аналог импортной детали?

Да. Исходной информацией могут служить образец, размеры, эскиз и параметры узла.

Что важнее — точные размеры или старый образец?

Лучший вариант — сочетание образца, размеров и информации об оборудовании. Если деталь сильно изношена, посадочные размеры узла могут быть важнее текущих размеров старого изделия.

Что делать после изготовления первой детали?

Установить её в узел, проверить посадку и работу, а после подтверждения параметров сохранить согласованный чертёж для последующих партий.

Где заказать полиуретановую деталь по образцу?

«ПолимерГрупп» изготавливает изделия по документации, эскизам и готовым деталям, а также подбирает материал под нагрузки и условия эксплуатации.

Заключение

Отсутствие чертежа не означает, что изготовить полиуретановую деталь невозможно.

Работа начинается с существующего образца и анализа узла. Затем восстанавливается исходная геометрия, определяются критические размеры и условия эксплуатации, подбирается полиуретан и создаётся рабочая документация.

Особенно важно не копировать старую изношенную деталь механически. Правильный подход позволяет не просто воспроизвести изделие, но и устранить причины преждевременного износа.

После изготовления и проверки первой детали чертёж можно сохранить и использовать для повторных и серийных заказов.

«ПолимерГрупп» работает с нестандартными промышленными изделиями по документации, эскизам и готовым образцам и помогает подобрать материал под условия работы конкретного узла.
