Импортозамещение деталей из полиуретана: как изготовить аналог по образцу или чертежу
Как изготовить аналог импортной детали из полиуретана по образцу или чертежу. Восстановление геометрии, подбор материала, испытание и серийное производство.

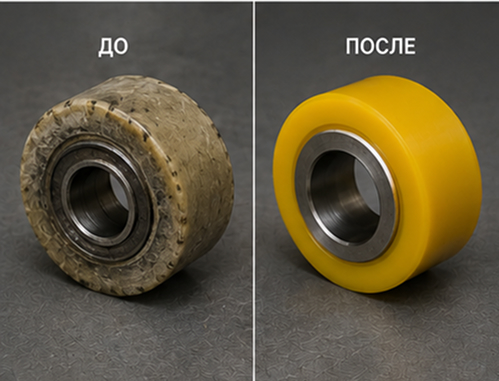

Импортную деталь из полиуретана можно заменить отечественным аналогом по чертежу, техническому заданию или физическому образцу. Если документации нет, исходную геометрию восстанавливают по старой детали и посадочным местам оборудования, затем определяют условия эксплуатации, подбирают полиуретан, создают рабочую документацию и изготавливают пробное изделие.
Такой подход применяется для втулок, колёс, роликов, амортизаторов, манжет, уплотнений, скребков, защитных элементов и других полиуретановых деталей промышленного оборудования.
Импортозамещение особенно актуально, если оригинальная комплектующая:
  • больше не поставляется в Россию;
  • снята с производства;
  • имеет длительный срок поставки;
  • продаётся только в составе крупного узла;
  • стала значительно дороже;
  • необходима для оборудования, документация на которое отсутствует;
  • требуется регулярно и создаёт зависимость производства от зарубежного поставщика.
Главная задача при этом — не просто скопировать внешний вид детали, а получить функциональный аналог, подходящий для конкретного узла и реальных условий его эксплуатации.

Какие детали из полиуретана можно импортозаместить

По образцу или технической документации могут изготавливаться:
  • полиуретановые втулки;
  • ролики;
  • колёса;
  • амортизаторы;
  • отбойники;
  • буферы;
  • уплотнения;
  • кольца;
  • манжеты;
  • скребки;
  • направляющие;
  • защитные накладки;
  • элементы футеровки;
  • детали с металлической основой;
  • изделия сложной нестандартной формы.
Возможность изготовления определяется не страной происхождения детали, а её конструкцией, размерами и требованиями к материалу.

Что значит «аналог импортной детали»

Аналог — не обязательно абсолютно идентичная копия оригинального изделия.
В зависимости от задачи возможны три подхода.

Полное воспроизведение

Сохраняются:
  • геометрия;
  • посадочные размеры;
  • конструкция;
  • основные характеристики материала.
Такой вариант удобен, если оригинальная деталь хорошо работала и задача состоит только в локализации производства.

Функциональный аналог

Сохраняются присоединительные размеры и функция детали, но допускается применение другого полиуретана или изменение несущественных элементов конструкции.

Модернизированный аналог

Если оригинальная деталь регулярно выходила из строя, при импортозамещении можно проанализировать причину износа и скорректировать:
  • твёрдость;
  • геометрию;
  • толщину рабочего слоя;
  • конструкцию металлической основы;
  • отдельные рабочие поверхности.
Поэтому правильное импортозамещение начинается с анализа задачи, а не с простого копирования.

Два основных варианта: по чертежу или по образцу

Если есть оригинальный чертёж

Это наиболее удобная ситуация.
Для предварительного расчёта желательно предоставить:
  1. чертёж детали;
  2. размеры и допуски;
  3. количество изделий;
  4. материал, если он указан;
  5. твёрдость полиуретана;
  6. информацию об условиях эксплуатации.
При наличии полноценной документации производитель может оценить технологичность изделия и подготовить предложение.
Но даже хороший чертёж не всегда содержит всю необходимую информацию.
Например, в нём может отсутствовать:
  • реальная рабочая температура;
  • нагрузка;
  • контакт с маслом;
  • скорость вращения;
  • причина преждевременного износа.
Поэтому эксплуатационные данные желательно передавать отдельно.

Если чертежа нет, но есть образец

Это распространённая ситуация при работе со старым или зарубежным оборудованием.
В качестве основы используется физическая деталь.
Процесс включает:

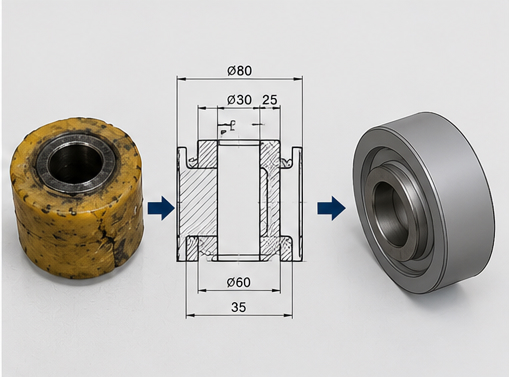

образец → измерение → восстановление геометрии → чертёж/3D-модель → подбор материала → производство.
Сложность зависит от состояния исходной детали.
Если она почти новая, геометрию определить сравнительно просто.
Если изделие несколько лет работало в оборудовании, необходимо учитывать его износ и остаточную деформацию.

Почему нельзя просто скопировать размеры старой детали

Допустим, импортный полиуретановый ролик первоначально имел диаметр 200 мм.
После эксплуатации его рабочая поверхность износилась, и фактический диаметр составляет 194 мм.
Если изготовить новый ролик диаметром 194 мм, получится копия изношенной, а не исходной детали.
Та же проблема возникает с:
  • втулками;
  • уплотнениями;
  • колёсами;
  • скребками;
  • манжетами;
  • амортизаторами.
Поэтому сначала необходимо восстановить номинальную геометрию.
Для этого используются:
  • сохранившиеся участки детали;
  • симметрия;
  • посадочные поверхности;
  • размеры ответного узла;
  • следы работы детали;
  • технические материалы на оборудование;
  • аналогичные детали.

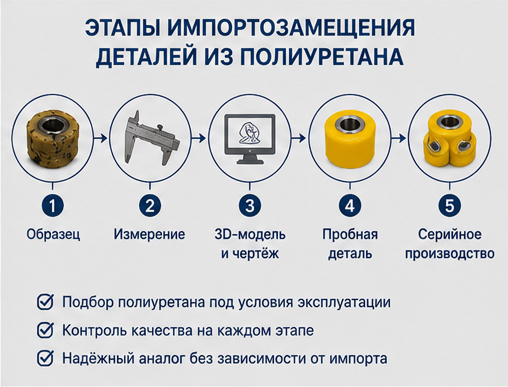

Этапы импортозамещения полиуретановой детали

1. Анализ исходных данных

На первом этапе собирается информация о детали и оборудовании.
Желательно определить:
  • название и модель оборудования;
  • назначение детали;
  • место установки;
  • количество;
  • причину замены оригинала;
  • наличие чертежей;
  • наличие старой детали.
Чем больше исходной информации, тем ниже риск ошибки.

2. Осмотр образца

Если имеется оригинальная деталь, оценивается:
  • степень износа;
  • геометрия;
  • трещины;
  • деформации;
  • рабочие поверхности;
  • металлические вставки;
  • состояние мест соединения полиуретана и металла.
Характер повреждений может быть не менее важен, чем сами размеры.

Что может показать износ

Равномерное истирание может свидетельствовать об обычном расходовании ресурса.
Односторонний износ способен указывать на перекос или несоосность узла.
Разрывы и трещины требуют проверки материала, деформации и рабочей среды.
Отслоение от металлической основы требует анализа конструкции соединения и характера нагрузки.
Таким образом, старая деталь одновременно является и образцом, и источником информации о работе оборудования.

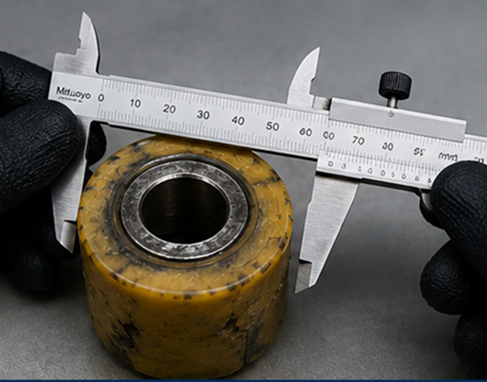

3. Снятие размеров

Измеряются функциональные поверхности.
В зависимости от изделия это могут быть:
  • наружный диаметр;
  • внутренний диаметр;
  • ширина;
  • длина;
  • высота;
  • посадочное отверстие;
  • расстояние между отверстиями;
  • толщина покрытия;
  • диаметры металлических вставок;
  • глубина пазов.
Особое внимание уделяется размерам, влияющим непосредственно на посадку и работу детали.

4. Восстановление исходной геометрии

Если образец изношен, размеры корректируются на основании данных узла.
Например, внутренний диаметр втулки можно уточнить по валу, на котором она работает.
Геометрию ролика можно восстанавливать с учётом:
  • диаметра соседних роликов;
  • положения конвейера;
  • технических параметров оборудования.
Для сложной формы создаётся 3D-модель.

5. Подготовка чертежа

После восстановления геометрии желательно зафиксировать результат в документации.
Это особенно важно для импортозамещения, потому что после первой успешной детали предприятие получает собственную техническую основу для следующих заказов.
В документации фиксируются:
  • размеры;
  • допуски;
  • конструктивные элементы;
  • металлические закладные;
  • требования к материалу.
После согласования эта версия становится основой дальнейшего производства.

6. Анализ условий работы

Чтобы подобрать полиуретан, необходимо знать, что происходит с изделием во время эксплуатации.
Учитываются:
  • статическая нагрузка;
  • динамическая нагрузка;
  • ударные воздействия;
  • скорость вращения;
  • давление;
  • температура;
  • абразив;
  • вода;
  • масла и смазки;
  • химическая среда.
Одинаково выглядящие детали в разных механизмах могут требовать разных материалов.

7. Подбор твёрдости полиуретана

Твёрдость — важный, но не единственный параметр.
Нельзя выбирать материал только по принципу:
«нужен полиуретан 90 Shore A, потому что таким был старый».
Важны также:
  • деформация под нагрузкой;
  • износ;
  • эластичность;
  • сопротивление разрыву;
  • характер динамической работы;
  • температурный режим.
Иногда при импортозамещении возможно подобрать материал, который лучше соответствует фактической эксплуатации, чем исходное решение.

8. Изготовление пробной детали

Для нового аналога рационально сначала изготовить:
  • одно изделие;
  • несколько образцов;
  • небольшую установочную партию.
Особенно это важно, если:
  • исходная деталь сильно изношена;
  • чертежа не было;
  • меняется материал;
  • оригинальные технические характеристики неизвестны;
  • конструкция корректировалась.
Пробная деталь позволяет проверить решение до запуска крупной серии.

9. Проверка геометрии

Перед установкой проверяются:
  • основные диаметры;
  • длина;
  • ширина;
  • положение отверстий;
  • посадочные размеры;
  • положение металлических элементов;
  • геометрия рабочих поверхностей.
Если деталь имеет ответственные посадочные размеры, они должны контролироваться отдельно.

10. Проверка в оборудовании

Главная проверка проходит уже в реальном узле.
Оцениваются:
  • правильность посадки;
  • движение;
  • шум;
  • вибрации;
  • нагрев;
  • деформация;
  • следы контакта.
После тестирования при необходимости в документацию вносятся изменения.

11. Серийное производство

После подтверждения конструкции можно переходить к регулярному изготовлению.
Преимущество такого подхода — повторный заказ уже не требует каждый раз отправлять оригинальную импортную деталь.
У предприятия остаётся согласованная документация, по которой можно производить следующие партии.

Что лучше передать: образец или чертёж

Лучший вариант — оба источника информации одновременно.
Что есть у заказчика
Возможность работы
Чертёж + образец
Наиболее полные исходные данные
Только чертёж
Обычно достаточно для оценки и производства
Только образец
Геометрию можно восстановить
Образец сильно изношен
Нужен дополнительный анализ узла
Только фотографии
Подходят для предварительной оценки
Нет детали и чертежа
Требуется проектирование по данным оборудования

Можно ли изготовить аналог только по фотографии

Для точного производства фотографии обычно недостаточно.
Они позволяют понять:
  • тип изделия;
  • ориентировочную форму;
  • наличие металлической основы;
  • сложность конструкции.
Но невозможно надёжно определить точные размеры из обычной фотографии.
Поэтому дополнительно потребуются:
  • размеры;
  • образец;
  • чертёж узла;
  • информация о посадочном месте.

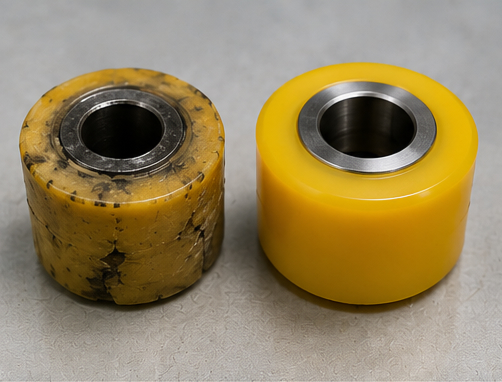

Импортозамещение роликов из полиуретана

Для ролика необходимо определить:
  • наружный диаметр;
  • ширину рабочего слоя;
  • материал и размеры сердечника;
  • подшипниковый узел;
  • нагрузку;
  • скорость вращения;
  • температуру.
Также важно понять характер износа старого ролика.
Если покрытие стиралось неравномерно, причина может находиться не в материале, а в геометрии механизма.

Импортозамещение полиуретановых колёс

У колеса важно учитывать:
  • диаметр;
  • ширину;
  • нагрузку;
  • скорость движения;
  • конструкцию ступицы;
  • тип покрытия пола или направляющей.
Увеличивать твёрдость ради ресурса без анализа нельзя: изменение материала может повлиять на сцепление и передачу вибраций на оборудование.

Импортозамещение втулок

Для втулки основными параметрами являются:
  • внутренний диаметр;
  • наружный диаметр;
  • длина;
  • величина нагрузки;
  • требуемая деформация.
Если старая втулка сильно продавлена, размеры лучше дополнительно проверять по ответным элементам узла.

Импортозамещение манжет и уплотнений

Здесь точность восстановления профиля особенно важна.
Старое уплотнение после эксплуатации может:
  • растянуться;
  • потерять форму;
  • стереть рабочую кромку;
  • получить остаточную деформацию.
Поэтому копирование профиля по изношенному образцу без анализа посадочного места может дать неправильный результат.
Дополнительно нужно учитывать:
  • давление;
  • температуру;
  • скорость;
  • рабочую жидкость.

Когда импортозамещение особенно выгодно

Разработка аналога особенно логична, когда предприятие регулярно закупает одну и ту же комплектующую.
Например:
  • 20 роликов каждый год;
  • набор втулок во время каждого ремонта;
  • десятки уплотнений;
  • постоянно изнашивающиеся скребки.
В таком случае предприятие получает не разовое решение, а возможность регулярно заказывать нужную деталь без зависимости от зарубежной цепочки поставок.

Может ли аналог работать дольше оригинала

Теоретически — да, если при разработке найдена и устранена причина преждевременного износа.
Но обещать более высокий ресурс заранее без испытаний нельзя.
Для увеличения ресурса можно анализировать:
  • конструкцию;
  • материал;
  • твёрдость;
  • нагрузку;
  • качество сопрягаемых поверхностей;
  • геометрию узла.
После этого решение подтверждается эксплуатацией.

Когда не нужно менять конструкцию оригинальной детали

Если импортная деталь:
  • работала стабильно;
  • имела достаточный ресурс;
  • не демонстрировала системных повреждений,
обычно нет необходимости усложнять проект.
В этом случае задача импортозамещения сводится к максимально корректному воспроизведению функциональных характеристик и посадочных размеров.

Что отправить производителю для расчёта

Если есть чертёж

Передайте:
  • чертёж;
  • количество;
  • известные характеристики материала;
  • условия эксплуатации.

Если есть только образец

Передайте:
  • фотографии;
  • общие размеры;
  • информацию об оборудовании;
  • описание работы детали;
  • физический образец для окончательной проработки.

Дополнительно полезно указать

  • производителя оборудования;
  • артикул оригинальной детали;
  • температуру;
  • нагрузку;
  • скорость;
  • давление;
  • рабочую среду;
  • причину выхода детали из строя;
  • необходимое количество в год.

Частые ошибки при импортозамещении

Копирование изношенных размеров

Новая деталь сразу получается с неправильной геометрией.

Выбор материала только по цвету

Цвет полиуретана ничего не говорит о его эксплуатационных характеристиках.
Жёлтые детали разных производителей могут иметь совершенно разные свойства.

Выбор только по Shore A

Одинаковая твёрдость не означает одинаковый ресурс и одинаковое поведение.

Отсутствие информации об эксплуатации

По размерам можно воспроизвести форму, но невозможно корректно подобрать материал под неизвестную нагрузку.

Запуск большой партии без проверки

Для впервые разработанного аналога безопаснее сначала подтвердить конструкцию на пробном изделии.

Ожидание абсолютной копии химического состава

При импортозамещении основной целью обычно является соответствие функциональным требованиям, а не буквальное воспроизведение рецептуры зарубежного производителя.

FAQ: импортозамещение деталей из полиуретана

Можно ли изготовить аналог импортной детали из полиуретана?

Да. Исходными данными могут быть чертёж, техническое задание, размеры или физический образец.

Что делать, если чертежа иностранной детали нет?

Можно восстановить геометрию по оригинальному изделию и посадочному месту оборудования, а затем подготовить новый рабочий чертёж.

Можно ли сделать аналог по сильно изношенной детали?

Да, но её нельзя просто измерить и скопировать. Необходимо определить исходную геометрию по сохранившимся поверхностям и ответным элементам оборудования.

Можно ли изготовить деталь по фотографии?

Фото достаточно для предварительной оценки, но для производства понадобятся точные размеры, образец или данные узла.

Нужно ли знать марку импортного полиуретана?

Желательно, но не всегда обязательно. Если маркировки нет, материал можно подбирать исходя из назначения и реальных условий эксплуатации.

Должен ли аналог иметь тот же цвет, что оригинал?

Нет. Цвет не является надёжным показателем свойств полиуретана.

Можно ли изменить твёрдость материала?

Да, если это технически обосновано. Однако изменение следует рассматривать с учётом нагрузки и требуемой деформации детали.

Можно ли улучшить конструкцию импортной детали?

Да, если при анализе выявлена причина преждевременного износа. Изменения лучше сначала проверить на пробном изделии.

Можно ли заказать одну деталь?

Возможность зависит от конструкции и технологии, но при разработке нового аналога единичный или пробный экземпляр часто используется именно для проверки решения.

Какие импортные изделия можно заменить полиуретановыми аналогами?

Ролики, колёса, втулки, манжеты, уплотнения, амортизаторы, скребки, накладки и другие технические изделия, если полиуретан соответствует условиям их работы.

Что остаётся после разработки аналога?

После согласования можно сохранить рабочий чертёж или другую производственную документацию, что существенно упрощает повторные заказы.

Как долго будет работать отечественный аналог?

Ресурс зависит от материала, конструкции и условий эксплуатации. Точно определить срок без испытаний конкретного изделия нельзя.

Где заказать изготовление аналога полиуретановой детали?

«ПолимерГрупп» работает с типовыми и нестандартными изделиями по документации, эскизам и готовым образцам, а при подборе материала учитывает нагрузку, рабочую среду и требования к ресурсу.

Заключение

Импортозамещение полиуретановой детали — это не просто копирование зарубежного изделия.
Надёжный процесс состоит из нескольких этапов:
анализ оригинала → восстановление геометрии → анализ условий эксплуатации → подбор полиуретана → чертёж → пробное производство → проверка → серийный выпуск.
При наличии исходного чертежа задача значительно упрощается. Если документации нет, её можно восстановить по образцу и элементам оборудования.
Особенно важно учитывать состояние старой детали. Изношенную втулку, ролик или манжету нельзя копировать буквально — сначала необходимо определить первоначальные рабочие размеры.
После успешного испытания предприятие получает согласованную деталь и документацию для последующих партий, снижая зависимость от зарубежного поставщика.
